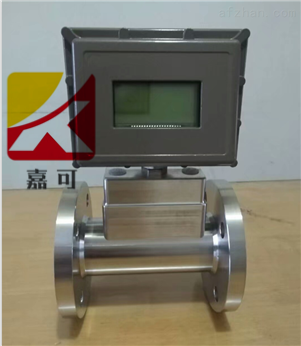

氣體渦輪流量計的應用
發布時間：2019-06-22 10:30:34
氣體渦輪流量計屬于渦輪流量計的一種。在所有流量計中，渦輪流量計、容積式流量計和科里奧利質量流量計為三大類重復性、準確度最好的流量計。氣體渦輪流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男滦土髁坑?。廣泛應用于石油、化工、電力、冶金、工業鍋爐等行業的天然氣、燃氣、煤制氣、液化氣等氣體的測量。氣體渦輪流量計具有壓力損失小、精確度高、重復性好、量程比寬等優點。
氣體渦輪流量計的工作原理。當流體進入流量計時，首先經過獨立機芯的前導結構并加速，在流體的作用下，由于渦輪葉片與流體流向成一定角度，此時渦輪產生轉動力矩，在渦輪克服阻力矩和摩擦力矩后開始轉動。當諸力矩達到平衡時，轉速穩定，渦輪轉動速度與流量成線性關系，通過旋轉的發信盤上的磁性周期性地改變傳感器磁阻，從而在傳感器兩端感應出頻率與流體體積流量成正比的脈沖信號。該信號經前置放大器放大，整形后和壓力溫度傳感器檢測到的壓力、溫度信號同時輸給流量積算儀進行處理，直接顯示標準瞬時體積流量和標準體積總量。
氣體渦輪流量計由于其原理的原因，渦輪高速轉動，軸承與軸之間機械摩擦，壽命不是很長，因此應注意潤滑，可利用制造廠家所提供的潤滑手段，定期補給潤滑油。流量計投運前，應嚴格按照步驟進行，投運步驟：如果計量回路裝有旁通閥；應先開足旁通閥，然后開足上游切斷閥，再緩慢開啟下游切斷閥，最后緩慢關閉旁通閥；如果計量回路沒有安裝旁通閥，則應先開足上游切斷閥，然后緩慢開啟下游切斷閥，防止渦輪受高速氣流沖擊而損壞。
